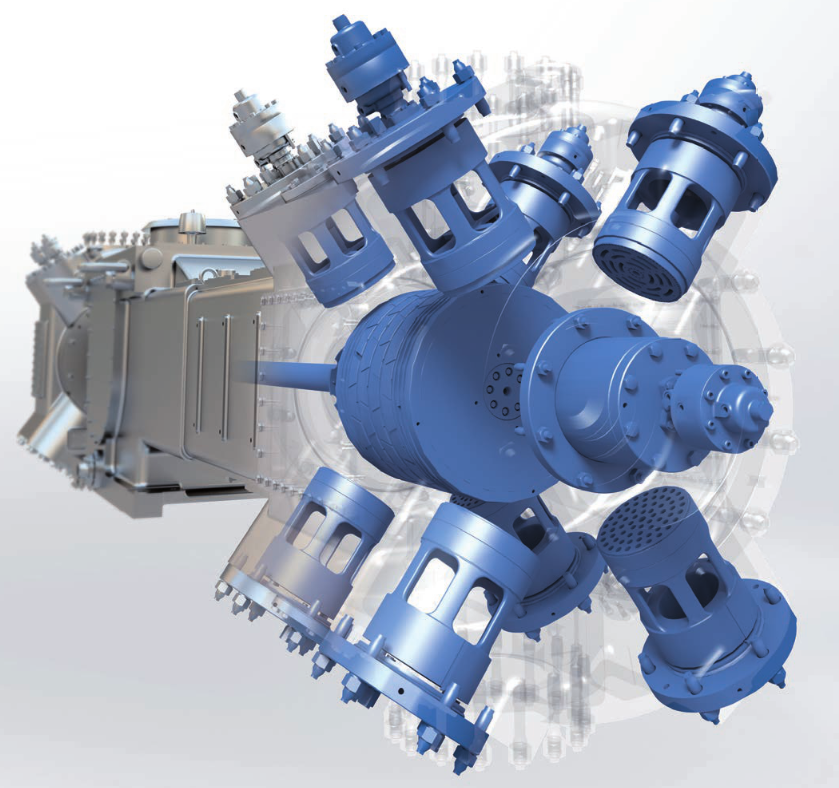

کمپرسورهای رفت و برگشتی یکی از انواع کمپرسورهای جابجایی مثبت هستند که در صنایع نفت و گاز به طور گسترده برای افزایش فشار گازها استفاده میشوند. این کمپرسورها با استفاده از حرکت رفت و برگشتی پیستون در داخل سیلندر، گاز را فشرده میکنند.
در ادامه به برخی از ویژگیها، کاربردها و مزایای این نوع کمپرسورها اشاره میشود:
- مکانیسم کار: این کمپرسورها با حرکت پیستون در داخل سیلندر، حجم گاز را کاهش داده و فشار آن را افزایش میدهند. حرکت پیستون توسط یک میللنگ و شاتون انجام میشود.
- انواع طراحی: کمپرسورهای رفت و برگشتی میتوانند به صورت تک�مرحلهای یا چندمرحلهای طراحی شوند. در نوع چندمرحلهای، گاز پس از فشردهسازی در یک مرحله، به مرحله بعدی منتقل میشود تا فشار بیشتری ایجاد شود.
- مواد ساخت: این کمپرسورها معمولاً از فولاد یا آلیاژهای مقاوم در برابر خوردگی ساخته میشوند تا در محیطهای خشن صنایع نفت و گاز دوام داشته باشند.
- راندمان: کمپرسورهای رفت و برگشتی معمولاً راندمان بالایی دارند، به ویژه در فشارهای بالا و دبیهای کم.
- قابلیت تنظیم: این کمپرسورها قابلیت تنظیم دبی و فشار خروجی را دارند که باعث انعطافپذیری بیشتر در عملیات میشود.
- کاربردهای کمپرسورهای رفت و برگشتی در صنایع نفت و گاز:
- فشردهسازی گاز طبیعی: در خطوط لوله انتقال گاز طبیعی، از این کمپرسورها برای افزایش فشار گاز و جبران افت فشار در طول مسیر استفاده میشود.
- تزریق گاز به مخازن نفتی: در فرآیندهای Enhanced Oil Recovery (EOR)، گاز به مخازن نفتی تزریق میشود تا فشار مخزن افزایش یابد و استخراج نفت تسهیل شود.
- پالایشگاهها و پتروشیمیها: در فرآیندهای پالایش و پتروشیمی، از این کمپرسورها برای فشردهسازی گازهای مختلف مانند متان، اتان و پروپان استفاده میشود.
- ذخیرهسازی گاز: در تاسیسات ذخیرهسازی گاز، کمپرسورهای رفت و برگشتی برای فشردهسازی گاز و ذخیره آن در مخازن زیرزمینی به کار میروند.
- گاز همراه (Associated Gas): در میادین نفتی، گاز همراه نفت استخراج میشود که باید فشرده شده و به خطوط لوله انتقال گاز منتقل شود.
- مزایای کمپرسورهای رفت و برگشتی:
- قابلیت کار در فشارهای بالا: این کمپرسورها میتوانند فشارهای بسیار بالایی ایجاد کنند که برای بسیاری از فرآیندهای صنعتی ضروری است.
- انعطافپذیری: قابلیت تنظیم دبی و فشار خروجی باعث میشود این کمپرسورها برای کاربردهای مختلف مناسب باشند.
- راندمان بالا: در مقایسه با برخی دیگر از انواع کمپرسورها، کمپرسورهای رفت و برگشتی راندمان بالاتری دارند، به ویژه در دبیهای کم.
- قابلیت کار با گازهای مختلف: این کمپرسورها میتوانند با انواع گازها از جمله گاز طبیعی، هیدروژن، نیتروژن و دیگر گازهای صنعتی کار کنند.
- معایب کمپرسورهای رفت و برگشتی:
- تعمیر و نگهداری: به دلیل وجود قطعات متحرک زیاد، این کمپرسورها نیاز به تعمیر و نگهداری بیشتری دارند.
- لرزش و سر و صدا: حرکت رفت و برگشتی پیستون باعث ایجاد لرزش و سر و صدا میشود که ممکن است نیاز به سیستمهای کاهش لرزش و عایقبندی صوتی داشته باشد.
- هزینه اولیه بالا: هزینه خرید و نصب این کمپرسورها معمولاً بالاتر از برخی دیگر از انواع کمپرسورها است.
- نکات مهم در انتخاب کمپرسور رفت و برگشتی:
- فشار و دبی مورد نیاز: باید بر اساس فشار و دبی مورد نیاز در فرآیند، کمپرسور مناسب انتخاب شود.
- نوع گاز: خواص گاز (مانند چگالی، ویسکوزیته و قابلیت اشتعال) باید در انتخاب کمپرسور در نظر گرفته شود.
- شرایط محیطی: شرایط محیطی مانند دما، رطوبت و وجود مواد خورنده باید در طراحی و انتخاب کمپرسور لحاظ شود.
- هزینههای عملیاتی و نگهداری: هزینههای بلندمدت تعمیر و نگهداری باید در نظر گرفته شود.
- در کل، کمپرسورهای رفت و برگشتی به دلیل قابلیتهای منحصر به فرد خود، یکی از تجهیزات کلیدی در صنایع نفت و گاز هستند و نقش مهمی در فرآیندهای فشردهسازی گاز ایفا میکنند.
به دلیل ساختار مکانیکی پیچیده و وجود قطعات متحرک کمپرسورهای رفت و برگشتی (Reciprocating Compressors) مستعد بروز برخی عیوب و مشکلات هستند. شناسایی و رفع به موقع این عیوب میتواند از خرابیهای جدی و هزینههای بالای تعمیرات جلوگیری کند. در ادامه به برخی از عیوب رایج در این نوع کمپرسورها اشاره میشود:
۱. فرسایش و سایش قطعات
- علت: حرکت مداوم قطعات متحرک مانند پیستون، رینگهای پیستون، سیلندر و یاتاقانها باعث فرسایش و سایش میشود.
- نشانهها: کاهش راندمان، افزایش دمای کاری، افزایش لرزش و سر و صدا.
- راه حل: تعویض قطعات فرسوده، استفاده از روغن مناسب و انجام تعمیرات دورهای.
۲. نشتی گاز
- علت: خرابی واشرها (گسکتها)، سیلها (نشیمنگاهها) یا ترکخوردگی در سیلندر یا لولهها.
- نشانهها: کاهش فشار خروجی، افزایش مصرف انرژی و احتمال نشت گاز خطرناک.
- راه حل: بازرسی و تعویض واشرها، سیلها و تعمیر یا تعویض قطعات آسیبدیده.
۳. گرمایش بیش از حد
- علت:
- کمبود یا کیفیت پایین روغن روانکاری.
- گرفتگی رادیاتور یا سیستم خنککننده.
- بار بیش از حد روی کمپرسور.
- نشانهها: افزایش دمای روغن یا گاز خروجی، کاهش راندمان و احتمال خرابی قطعات.
- راه حل: بررسی سطح و کیفیت روغن، تمیز کردن سیستم خنککننده و اطمینان از کارکرد کمپرسور در محدوده طراحی شده.
۴. لرزش و سر و صدا
- علت:
- عدم بالانس قطعات متحرک.
- شل شدن اتصالات یا یاتاقانها.
- خرابی میللنگ یا شاتون.
- نشانهها: لرزش غیرعادی، افزایش سر و صدا و احتمال شکست قطعات.
- راه حل: بازرسی و سفتکردن اتصالات، بالانس مجدد قطعات و تعویض قطعات آسیبدیده.
۵. خرابی سوپاپها
- علت:
- فرسایش یا شکستن صفحات سوپاپ.
- تجمع آلودگی یا ذرات جامد روی سوپاپ.
- نشانهها: کاهش راندمان، افزایش مصرف انرژی و کاهش فشار خروجی.
- راه حل: تمیز کردن یا تعویض سوپاپها و نصب فیلترهای مناسب برای جلوگیری از ورود آلودگی.
۶. آلودگی روغن
- علت:
- ورود آب، گاز یا ذرات جامد به سیستم روغن.
- استفاده از روغن نامناسب یا قدیمی.
- نشانهها: کاهش کیفیت روانکاری، افزایش اصطکاک و فرسایش قطعات.
- راه حل: تعویض روغن و فیلترها، بررسی سیستمهای آببندی و جلوگیری از ورود آلودگی.
۷. خرابی یاتاقانها
- علت:
- روانکاری ناکافی.
- بار بیش از حد یا نصب نادرست.
- نشانهها: افزایش لرزش، سر و صدا و گرمایش بیش از حد.
- راه حل: تعویض یاتاقانها، بررسی سیستم روانکاری و اطمینان از نصب صحیح.
۸. پدیده کاویتاسیون
- علت: کاهش فشار در سمت مکش کمپرسور که باعث تشکیل حبابهای بخار و ترکیدن آنها میشود.
- نشانهها: سر و صدای غیرعادی، کاهش راندمان و آسیب به سیلندر و پیستون.
- راه حل: بررسی فشار مکش، اطمینان از عملکرد صحیح شیرها و لولههای مکش.
۹. خرابی سیستمهای کنترل و ابزار دقیق
- علت:
- خرابی سنسورها، شیرهای کنترل یا سیستمهای الکترونیکی.
- نشانهها: عملکرد نامنظم کمپرسور، افزایش یا کاهش غیرعادی فشار و دما.
- راه حل: کالیبرهکردن یا تعویض ابزار دقیق و بررسی سیستمهای کنترل.
۱۰. ترکخوردگی یا شکست قطعات
- علت:
- خستگی مواد به دلیل بارهای متناوب.
- طراحی نادرست یا استفاده از مواد نامناسب.
- نشانهها: لرزش شدید، سر و صدای غیرعادی و خرابی ناگهانی کمپرسور.
- راه حل: بازرسی دورهای قطعات، استفاده از مواد با کیفیت و طراحی مناسب.
۱۱. مشکلات الکتریکی
- علت:
- خرابی موتور الکتریکی، اتصالات شل یا مشکلات در سیستم برقرسانی.
- نشانهها: روشن نشدن کمپرسور، عملکرد نامنظم یا قطع و وصل شدن مداوم.
- راه حل: بررسی موتور، اتصالات و سیستم برقرسانی.
۱۲. گرفتگی فیلترها
- علت:
- تجمع آلودگی، ذرات جامد یا روغن در فیلترها.
- نشانهها: کاهش دبی گاز، افزایش فشار مکش و کاهش راندمان.
- راه حل: تعویض یا تمیز کردن فیلترها به طور منظم.
پیشگیری از عیوب:
- انجام تعمیرات و نگهداری دورهای.
- استفاده از روغن و فیلترهای با کیفیت.
- نظارت مداوم بر عملکرد کمپرسور با استفاده از سیستمهای مانیتورینگ.
- آموزش پرسنل برای شناسایی به موقع مشکلات.
با توجه به اهمیت کمپرسورهای رفت و برگشتی در صنایع نفت و گاز، شناسایی و رفع به موقع عیوب میتواند از توقف خط تولید و هزینههای بالا جلوگیری کند.
شرکت پایش داده مانا، به این منظور سامانه ای صد در صد داخلی سازی شده و با الگو قرار دادن محصولات شرکت های پیشرو در این زمینه مثل محصول شرکت PROGNOST سامانه ای سخت افزاری و نرم افزاری طراحی و ارائه کرده است. این سامانه با داده برداری از سنسورهای نصب شده روی ماشین، پارامترهای مهم جهت ارزیابی و پایش وضعیت آنلاین ماشین و نیز شناسایی عیوب از بدو شروع می تواند کمک شایانی داشته باشد.
